DR系统主要由高架悬吊球管装置、数字胸片架、系统柜、控制台及其采集工作站，以及图像后处理工作站构成。
①高架悬吊球管装置:高架悬吊球管装置主要是由x线球管、悬吊球管控制面板、限束器，以及伸缩立柱等组成。

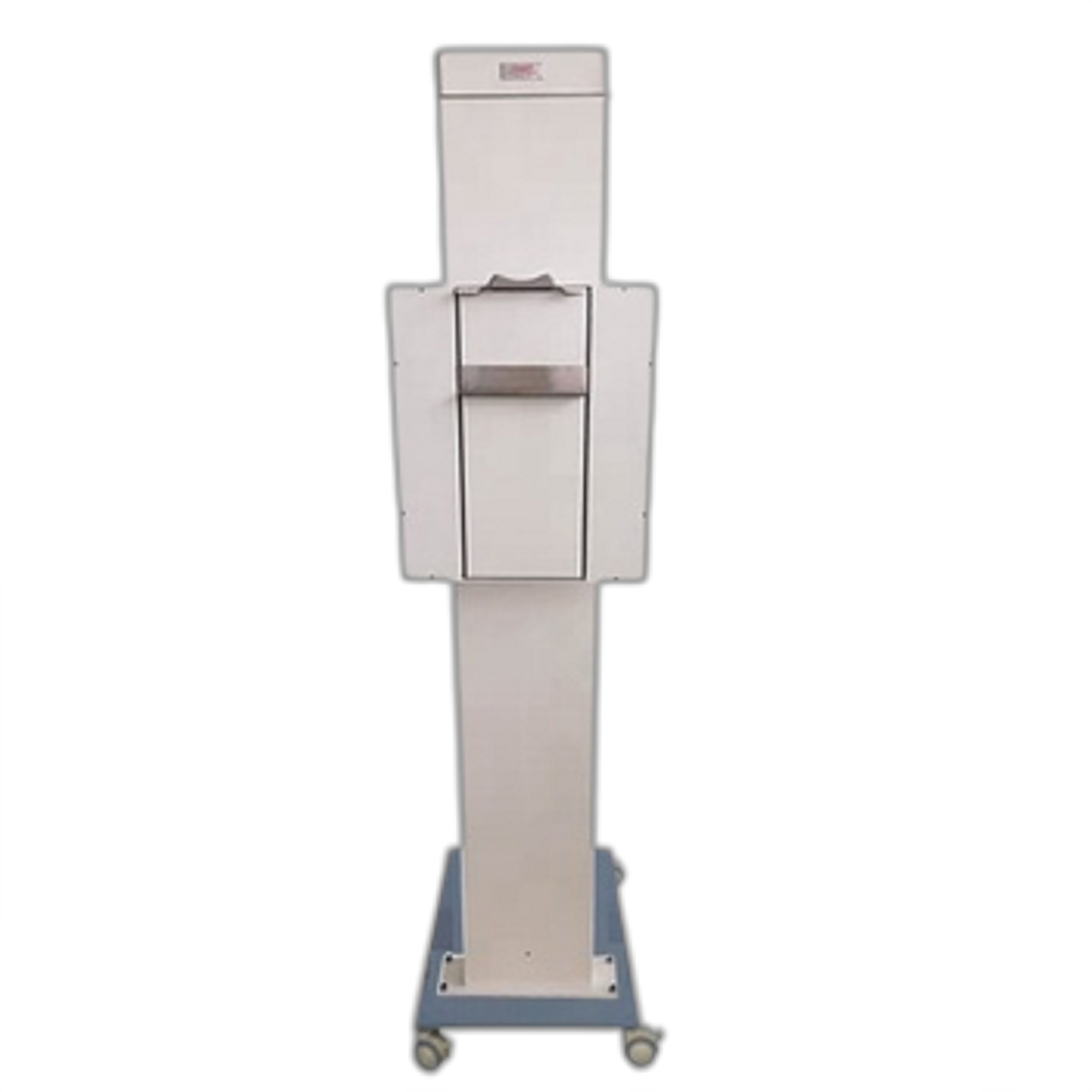

②数字胸片架:数字胸片架主要包括碘化铯与非结晶硅数字平板探测器的成像数据采集板。
当进行采集工作时，能够对实时信号，进行快速处理、存储和显示.
③系统柜:系统柜主要由高压发生装置和电源分配装置组成。
④在计算机上自动完成，对图像进行校正、处理噪声和动态范围、灰阶处理、图像重建。而采集工作站，主要是完成患者姓名、性别、年龄、病案号等一般资料的输入/修改，通过对屏幕进行浏览，选看检查序列，排列或者查询患者病案号、部位等项目，根据不同的处理数，对相应项目进行调节，查看硬盘的可用空间，通过多幅或者单幅的图像显示模式可进行放大、增强、测星范围、黑白反转等多种调节:自动或者手动将信息，发送至后处理工作站，还可以进行光盘的刻录。
⑤图像后处理工作站:采集工作站完成相关任务后，将进行检查报告的书写，选取合适的后处理参数，或者通过窗宽、窗位的调节，进行动态范围的调整，使其能够在同一幅图像上，实现多层观察。除了图像采集工作站的功能外，图像后处理工作站还有较大的硬盘空间，发挥对图像的存储功能。
