在医疗设备中有很多设备是无法立进行工作的，必须要搭配其他的设备才能达到定的效果，比如X射线机必须与立式摄片架搭配使用，因为X射线机是将射线达到人体，而人体是需要站在装有平板探测器的立式摄片架面前进行拍摄的，所以立式摄片架是拍片摄影中不可缺少的机器。
华锐影像设备生产销售的立式摄片架有多种类型，有壁挂式、固定式、推车式、DR用的立式摄片架。

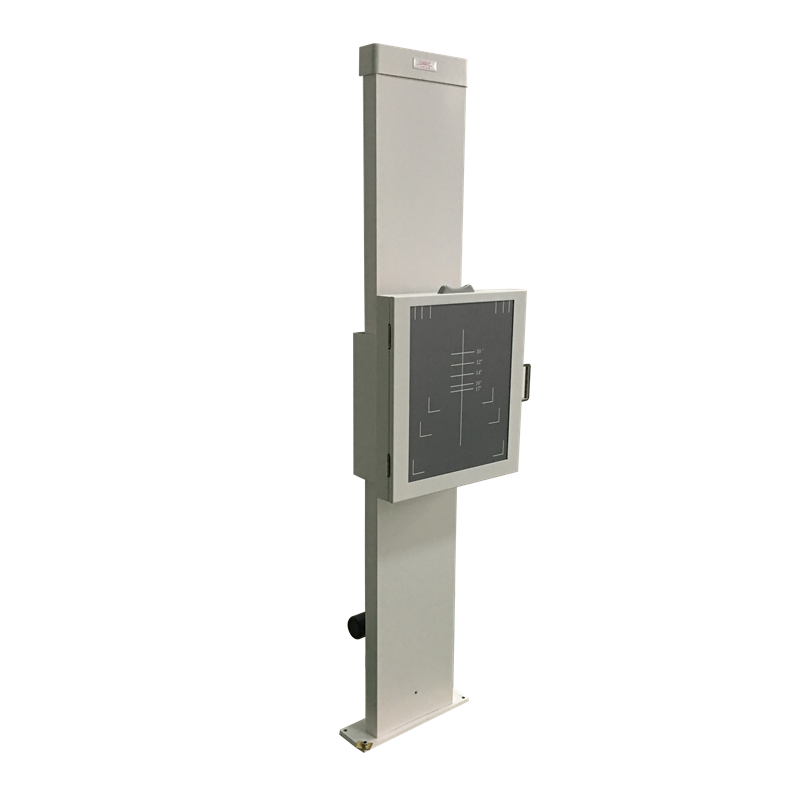

14×17立式摄片架可配用在各种医用诊断机上，对人体的头部、胸部、腹部、盆腔等部位进行滤线器摄影。该装置在垂直上、下移动范围内任意定位，摄片时操作简便、灵活可靠，使用范围广泛。本装置由滤线栅、暗盒抽屉、立柱、滑车架等部件组成。
主要技术参数
（1）片盒中心上、下移动距离1100mm；
（2）承装摄片暗盒尺寸
203mm×254mm(8″×10″)至356mm×432mm(14″×17″)；
（3）滤线栅(选配)：
1）栅密度：40线/cm；
2）栅比：10：1；
3）会聚距离：180cm。
立式摄片架安装和使用：
（1）安装
将本装置放置于距球管180cm的平整硬质地面上，使摄片盒垂直中心与球
管中心重合，调整正确后，对准装置立柱底部的四个φ8.5的通孔中心,以电锤打孔安装四颗M8的膨胀螺丝,然后拧紧即可。
（2）使用
1） 打开摄片盒盒门，将选用的片盒卡入片夹内，向下推，使片盒置于卡片器内，然后松手，片盒自动卡紧；
2） 关上盒门；
3） 按摄片部位选择摄片条件调整摄片盒的适宜高度即可摄片。
