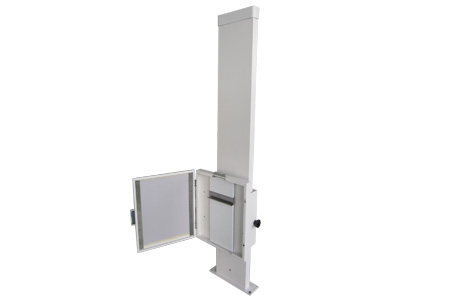

今天介绍的产品是NK14SG立式摄片架,又叫
正装片摄片架。主要由立柱、滑架、片盒和平衡装置几部分组成,可以适配于不同尺寸的无线DR平板探测器(平板平均厚度小于2cm)、CR的IP班及普通X光胶片的暗盒。摄片架适用于对人体的头部、胸部、腹部、盆腔、四肢等部位进行摄片检查。
正装片摄片架主要技术参数:
1、摄片盒最大行程1100mm
2、卡槽宽适应于厚度<20mm的板子
3、片盒最高中心点离地面:1620mm
4、最大摄片尺寸:5’*7’-14’*17’
5、滤线栅(选配)
①栅密度:40线/cm
②栅比:10:1
③会聚距离:180cm
正装片摄片架可选配移动式底座,成为移动式摄片架(NK14SY型)
正装片摄片架安装和使用:
(1)安装
将本装置放置于距球管180cm的平整硬质地面上,使摄片盒垂直中心与球
管中心重合,调整正确后,对准装置立柱底部的四个φ8.5的通孔中心,以电锤打孔安装四颗M8的膨胀螺丝,然后拧紧即可。
(2)使用
1) 打开摄片盒盒门,将选用的片盒卡入片夹内,向下推,使片盒置于卡片器内,然后松手,片盒自动卡紧;
2) 关上盒门;
3) 按摄片部位选择摄片条件调整摄片盒的适宜高度即可摄片
安装细节:
1.球管和摄片架的距离大于等于1.8米
2.球管中心和摄片架的中心在同一条线上
3.固定式的用膨胀螺丝固定到地面,移动式的只把移动底座安装上即可
如有需要,欢迎拨打电话:0536-8322186或手机:16736951153咨询!
