一、概述
立式摄片架是X射线机的附属设备,利用医疗机构已有的医用X射线机与本装置的组合作用,对人体的头部、胸部、腹部、盆腔等部位进行摄片检查,达到诊断病灶的目的。
本产品的通用名称是摄片架。
本款摄片架增加了电动装置,实现了摄片盒通过摇控装置调节上下运动,实现精准定位;也就是电动摄片机
增加了可移动底座装置,根据医疗机构的需要,本设备可以灵活移动至所需不同位置。
二、结构及技术参数
1. 结构
本装置由立柱组件、摄片盒组件、电动装置、移动装置等几部分组成。
2. 技术参数
(1)摄片架行程不小于1000mm;
(2)承装摄片暗盒最大尺寸:356mm×432mm(14〞×17〞);
三、结构图

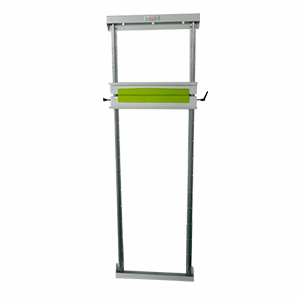

摄片架背面图 摄片架正面图
4.1摄片架背面局部图 4.2摄片架正面图
四、注意事项
5.1. 安装时力求摄片盒垂直中心与球管的重合度保持一致,否则会出现一边明一边暗的现象;
5.2. 确保会聚距离在180cm左右,以保持摄片的清晰度;
5.3. 注意每月更换无线摇控器内电池,长时间不用,拿出电池;
5.4. 控制器注意防水、防潮;
5.5. 严禁外力推、拉、挤压推杆,致使推杆变形而无法正常使用;
5.6. 移动装置底座上不可站人,以防滑动摔倒。
五、 运输和储存环境条件
在运输或储存包装状态下,设备必须能在不超下列范围的环境条件下放置15周以上;
温度 -40℃~55℃;
湿度 ≤90﹪;
大气压力 500kpa~1060kpa;
储存在无腐蚀气体和通风良好的室内;
运输过程保护好电机及推杆,防止挤压、碰磕而损伤电机及推杆。
六、 维修及保养说明
6.1. 维修
(1)设备维修的有关规定,维修人员必须遵守。未经我方授权的维修人员,不得擅自维修设备;
(2)设备维修后,使用前必须检查所有与安全有关的装置;
(3)定期检查导轨、滑块等传动部件,适量加润滑脂。
加油方法:将如下图7.1所示,滑块1两端均已安装一注油嘴2,将专用油枪与注油嘴2连接;即可加注润滑脂;
注油嘴
6.1 注油嘴
6.2. 保养
产品在使用过程中应注意保养,以确保产品正常工作,充分发挥其效能。
(1)机房经常保持清洁、干燥,经常擦拭各运动轨道表面,不得有尘土和杂物;
(2)按使用频次,定期检查导轨、滑块、推杆等相对运动部件,滑块内适量注入润滑脂。
(3)定期检查电机,控制器、摇控器等状态,确认完好。
6.3. 建议
(1)无线摇控器电池每月更换一次,如长时间不用取出电池存放;
(2)控制器表面要防水、防潮;
(3)定期检查摇控器,开关键无效时及时更换。
(4)产品发生故障后应由专业人员检修。
(注:本产品如有设计变化,规格更改,恕不通知用户,以实物为准)
